Tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật là tập hợp các yêu cầu, quy định và tiêu chí kỹ thuật dùng để kiểm tra, đánh giá chất lượng hệ thống ván khuôn trước khi tiến hành đổ bê tông. Đây là một bước bắt buộc trong thi công xây dựng, ảnh hưởng trực tiếp đến chất lượng kết cấu, độ an toàn công trình và chi phí thi công.
Trong thực tế, nhiều sự cố công trình như sập ván khuôn, bê tông rỗ tổ ong, sai kích thước cấu kiện đều bắt nguồn từ việc không nghiệm thu ván khuôn đúng tiêu chuẩn. Vì vậy, việc nắm rõ và áp dụng đúng các tiêu chuẩn nghiệm thu ván khuôn ngay từ đầu là yêu cầu không thể bỏ qua đối với chủ đầu tư, kỹ sư giám sát và nhà thầu.
Tầm quan trọng của việc áp dụng tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật
Hệ thống ván khuôn phải chịu đựng rất nhiều loại tải trọng khác nhau: từ trọng lượng bản thân của bê tông tươi, cốt thép, đến tải trọng động của người đi lại và thiết bị đầm dùi. Do đó, việc áp dụng tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật giúp chủ đầu tư và nhà thầu kiểm soát được tính ổn định và độ cứng của hệ khung đỡ.
Nếu ván khuôn bị biến dạng hoặc rò rỉ nước xi măng qua các khe nối, bề mặt bê tông sau khi tháo khuôn sẽ bị rỗ, lồi lõm hoặc không đảm bảo kích thước hình học theo thiết kế, gây tốn kém chi phí khắc phục và ảnh hưởng đến tiến độ tổng thể.
Việc tuân thủ các quy định về nghiệm thu ván khuôn theo tiêu chuẩn Việt Nam (như TCVN 4453:1995) mang lại sự an tâm tuyệt đối cho quá trình thi công. Đặc biệt, đối với các công trình có kết cấu phức tạp hoặc vượt nhịp lớn, tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật trở thành rào cản kỹ thuật cuối cùng để ngăn chặn các rủi ro sụt lún giàn giáo.
Yêu cầu chung đối với hệ thống ván khuôn đạt chuẩn
Trước khi đi sâu vào chi tiết nghiệm thu, cần xác lập các tiêu chí cơ bản mà một hệ thống ván khuôn phải đáp ứng. Một hệ ván khuôn được coi là đạt tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật khi thỏa mãn các yếu tố sau:
- Độ kín khít: Các tấm ván khuôn phải được liên kết sát nhau, không để khe hở làm mất nước xi măng của bê tông.
- Hình dáng và kích thước: Phải hoàn toàn khớp với bản vẽ thiết kế kết cấu về chiều dài, chiều rộng, chiều cao và độ dốc (nếu có).
- Tính ổn định: Hệ thống cột chống, thanh văng và gông phải đủ khả năng chịu lực, không bị rung lắc hay chuyển vị khi có tác động mạnh.
- Dễ dàng tháo dỡ: Thiết kế ván khuôn phải cho phép việc tháo rời một cách tuần tự mà không gây hư hại đến kết cấu bê tông đã đóng rắn.
Kiểm tra chất lượng vật liệu ván khuôn đầu vào
Bước đầu tiên trong tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật là kiểm soát vật tư tại công trường. Hiện nay có nhiều loại ván khuôn phổ biến như ván phủ phim, ván khuôn thép, ván khuôn nhựa hay cốp pha nhôm.
1. Kiểm tra tình trạng bề mặt
Đối với ván phủ phim, bề mặt phải phẳng, không bị bong tróc lớp màng chống nước. Đối với ván khuôn thép, cần kiểm tra độ phẳng của mặt thép, không được rỉ sét nặng hoặc cong vênh quá mức. Các tấm ván cũ đã qua sử dụng nhiều lần cần được vệ sinh sạch sẽ lớp bê tông cũ bám dính để đảm bảo độ mịn cho bề mặt cấu kiện mới.
2. Kiểm tra hệ thống phụ kiện
Phụ kiện đi kèm như ty ren, bát chuồn, khóa kẹp và giàn giáo chống đỡ phải được kiểm tra về độ mòn của ren và tính nguyên vẹn của kết cấu. Theo tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật, các cột chống bằng thép (cây chống tăng) phải có chốt an toàn đầy đủ, không được sử dụng các cây chống đã bị rỉ sét sâu gây suy giảm khả năng chịu lực nén.
Tiêu chuẩn nghiệm thu ván khuôn cho các cấu kiện cụ thể
Mỗi loại cấu kiện như móng, cột, dầm, sàn đều có những yêu cầu kiểm tra đặc thù để đảm bảo tính kỹ thuật.

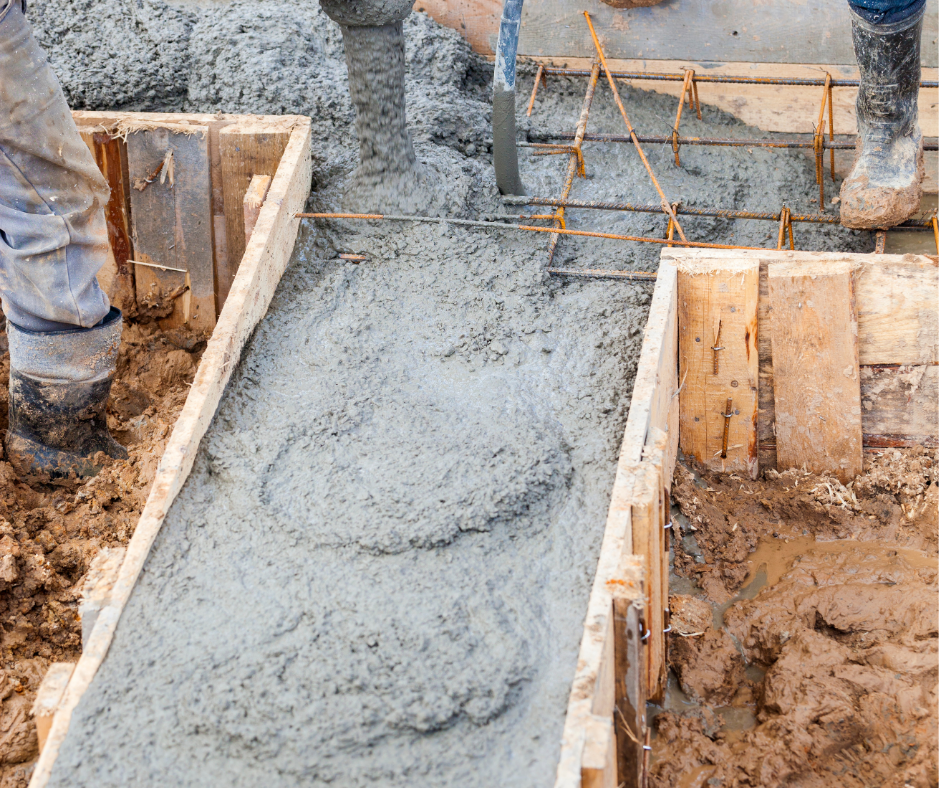

1. Nghiệm thu ván khuôn móng và tường hầm
Ván khuôn móng thường tiếp xúc trực tiếp với đất đào, do đó cần kiểm tra độ vững chắc của các thanh chống xiên để ván khuôn không bị xô lệch khi áp lực bê tông từ trên cao đổ xuống. Tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật cho tường hầm yêu cầu kiểm tra kỹ hệ thống ty xuyên tường (form-tie) và thanh chống thấm (waterstop) để đảm bảo sau khi đổ bê tông, tường không bị phình và không bị thấm nước.
2. Nghiệm thu ván khuôn cột
Cột là cấu kiện chịu nén quan trọng nhất của ngôi nhà. Sai số cho phép về độ thẳng đứng của cột thường chỉ trong khoảng vài milimet. Khi nghiệm thu, giám sát viên phải sử dụng quả dọi hoặc máy toàn đạc để kiểm tra độ thẳng đứng theo cả hai phương. Hệ thống gông cột phải được bố trí dày hơn ở phía chân cột (nơi áp lực nước tĩnh của bê tông lớn nhất) để tránh hiện tượng “bung chân” cốp pha.

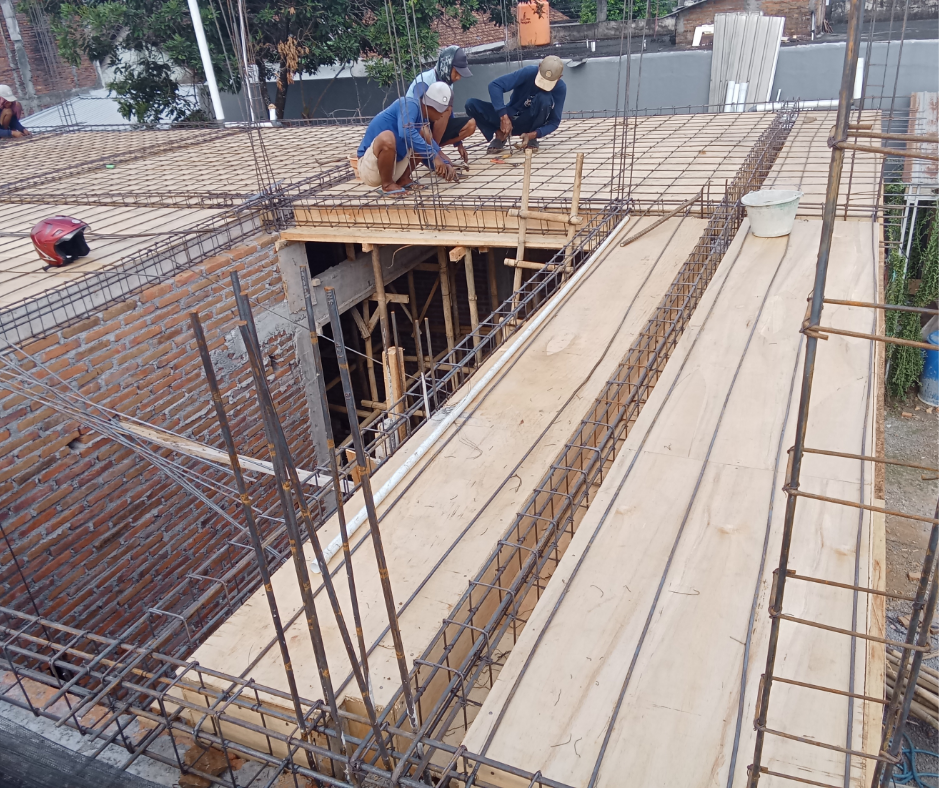

3. Nghiệm thu ván khuôn dầm và sàn
Đối với ván khuôn sàn, việc kiểm tra độ võng là quan trọng nhất. Tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật quy định ván khuôn dầm có nhịp lớn hơn 4m phải được lắp dựng với độ vồng thi công (khoảng 3/1000 chiều dài nhịp) để bù lại độ võng tự nhiên sau khi tháo khuôn. Hệ thống giàn giáo chống sàn phải được đặt trên nền đất cứng hoặc có tấm lót để tránh sụt lún cục bộ.
Kiểm tra tim trục và cao độ ván khuôn
Độ chính xác về vị trí hình học là linh hồn của tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật.
1. Kiểm tra tim trục (trục tọa độ)
Sử dụng máy laser hoặc căng dây theo các mốc trục đã định vị sẵn để đối chiếu với mép ván khuôn. Việc lệch tim trục dù chỉ 1-2cm cũng có thể làm sai lệch vị trí cốt thép và ảnh hưởng đến khả năng chịu lực của cấu kiện, đồng thời gây khó khăn cho công tác xây tô, hoàn thiện sau này.
2. Kiểm tra cao độ (Cốt cao độ)
Sử dụng máy thủy bình để kiểm tra cao độ đáy dầm và mặt sàn. Việc kiểm soát cao độ ván khuôn chuẩn xác giúp tiết kiệm vật tư bê tông và đảm bảo độ dày sàn đúng như thiết kế. Trong danh mục tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật, sai lệch cao độ mặt sàn cho phép thường không vượt quá ±5mm trên toàn bộ diện tích sàn.
Kiểm tra độ kín khít và vệ sinh ván khuôn
Một lỗi thường gặp khiến bê tông bị rỗ tổ ong là do ván khuôn không kín khít hoặc không được vệ sinh sạch sẽ.
1. Xử lý khe hở giữa các tấm ván
Mọi khe hở lớn hơn 2mm giữa các tấm cốp pha cần được xử lý bằng băng dính chuyên dụng, bọt nở hoặc các thanh gỗ đệm. Điều này đảm bảo nước xi măng không bị chảy mất trong quá trình đầm dùi, giữ cho bê tông đạt được cường độ tối đa.
2. Công tác vệ sinh và bôi dầu khuôn
Trước khi đổ bê tông, lòng ván khuôn phải được vệ sinh sạch sẽ mùn cưa, rác, mẩu gỗ hoặc các vật thể lạ. Theo tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật, bề mặt ván khuôn tiếp xúc với bê tông phải được phun một lớp dầu chống dính chuyên dụng (hoặc tưới nước ẩm đối với ván khuôn gỗ) để tạo điều kiện thuận lợi cho việc tháo dỡ sau này và bảo vệ bề mặt bê tông mịn màng.

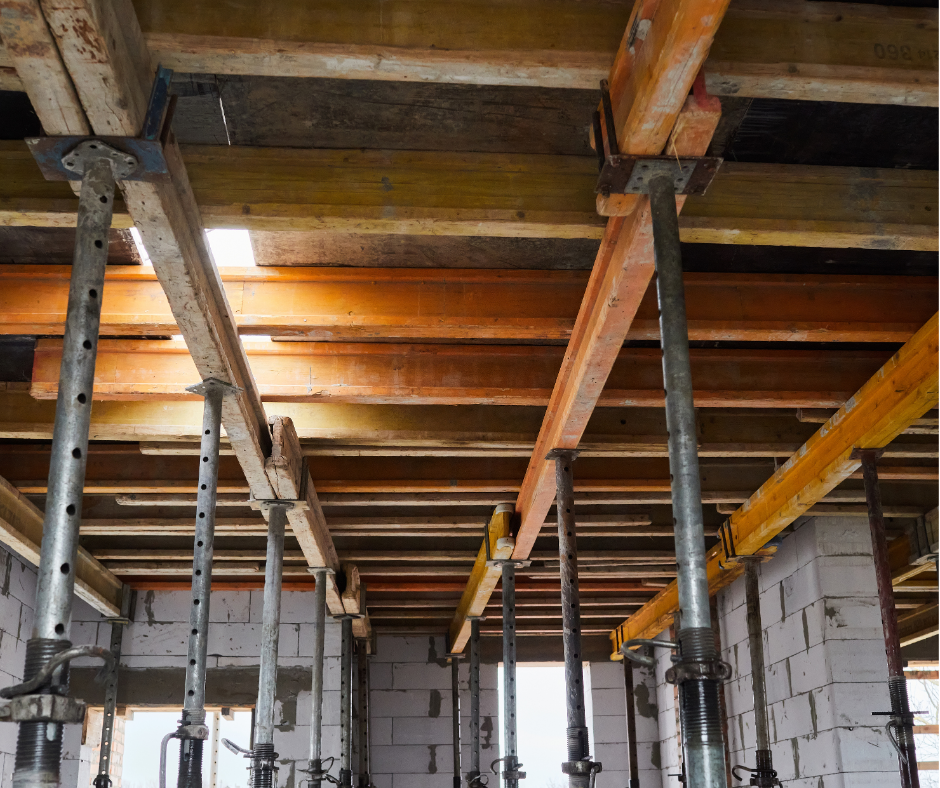

Kiểm tra hệ thống giàn giáo và cây chống tăng đỡ ván khuôn
Khả năng chịu lực của toàn bộ hệ thống ván khuôn nằm ở giàn giáo chống đỡ phía dưới.
1. Kiểm tra khoảng cách và độ đứng của cây chống
Cây chống tăng phải được lắp dựng thẳng đứng, không nghiêng vẹo. Khoảng cách giữa các cây chống phải tuân thủ đúng tính toán của biện pháp thi công (thường là 0.6m đến 1m tùy độ dày sàn). Việc lắp quá thưa cây chống là hành vi vi phạm nghiêm trọng tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật, tiềm ẩn nguy cơ sập sàn khi đổ bê tông.
2. Kiểm tra giằng ngang và giằng chéo
Hệ thống cây chống cần được liên kết với nhau bằng các thanh giằng ngang ở ít nhất hai cao độ để tăng cứng cho hệ thống và ngăn chặn hiện tượng mất ổn định tổng thể. Tại các vị trí biên hoặc góc, cần tăng cường giằng chéo để chịu lực đẩy ngang của bê tông tươi.
Sai số cho phép trong nghiệm thu ván khuôn theo TCVN
Để công bằng trong việc đánh giá, các kỹ sư thường đối chiếu kết quả đo đạc với bảng sai số cho phép trong tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật. Một số sai số điển hình bao gồm:
- Sai lệch khoảng cách giữa các điểm tựa của cây chống: không quá 25mm.
- Sai lệch về độ phẳng bề mặt ván khuôn (kiểm tra bằng thước 2m): không quá 5mm.
- Sai lệch kích thước mặt cắt cấu kiện: từ -5mm đến +5mm.
- Sai lệch độ thẳng đứng (đối với cột, tường): không quá 5mm trên mỗi mét chiều cao nhưng không quá 20mm cho toàn bộ chiều cao cấu kiện.

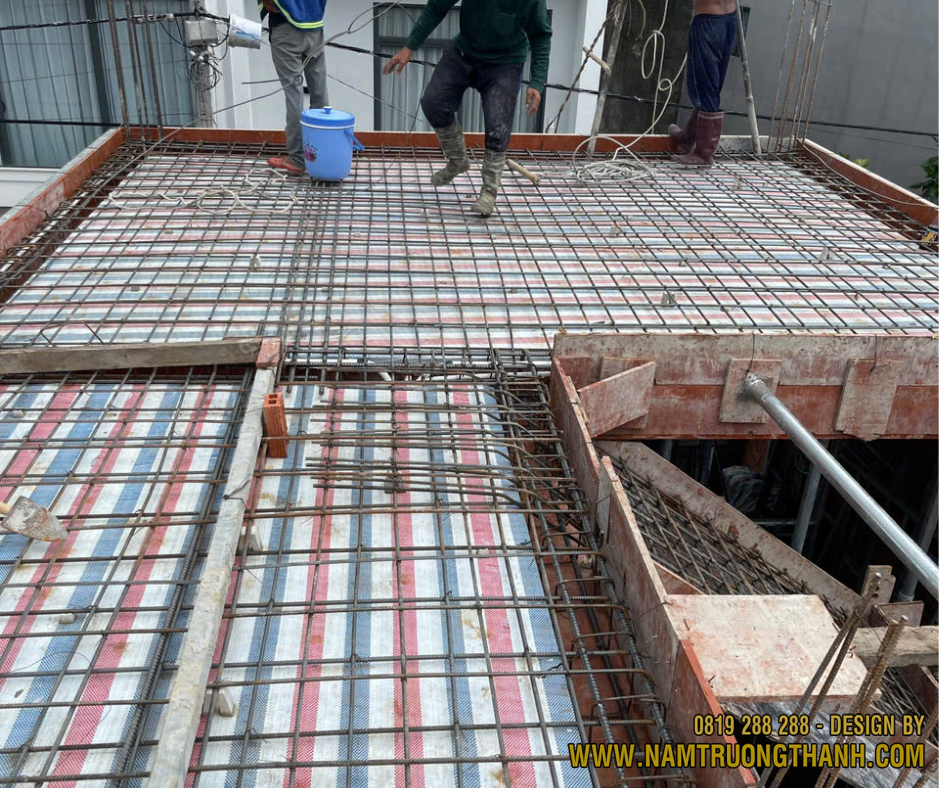

Những lỗi thường gặp và cách khắc phục khi nghiệm thu ván khuôn
Trong thực tế, việc thực hiện tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật thường gặp phải các lỗi chủ quan từ phía đội thợ.
- Chân cây chống đặt trên nền đất yếu: Khắc phục bằng cách kê ván lót hoặc đổ một lớp bê tông lót mỏng để phân bổ áp lực.
- Thiếu gông ở các góc cột: Dẫn đến cột bị biến dạng thành hình tròn ở các góc. Cần bổ sung gông góc chuyên dụng.
- Ván khuôn bị phình (bụng): Thường do hệ thống thanh văng, ty ren không đủ độ cứng. Cần kiểm tra lại lực siết bát chuồn trước khi đổ.
Việc phát hiện và yêu cầu sửa chữa kịp thời các lỗi này là nội dung trọng tâm của quy trình thực hiện tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật tại hiện trường.
An toàn lao động trong lắp dựng và tháo dỡ ván khuôn
Một hệ thống ván khuôn đúng kỹ thuật phải đi kèm với sự an toàn của người công nhân. Khu vực lắp dựng ván khuôn tầng cao phải có hệ thống lan can bảo vệ và sàn thao tác chắc chắn. Việc tháo dỡ ván khuôn chỉ được tiến hành khi bê tông đạt cường độ theo yêu cầu (có kết quả nén mẫu) và phải tuân thủ trình tự tháo dỡ từ các bộ phận không chịu lực đến các bộ phận chịu lực chính. Nghiệm thu ván khuôn không chỉ là kiểm tra cái khuôn, mà còn là kiểm tra sự an toàn cho toàn bộ dự án.
Kết Luận
Tiêu chuẩn nghiệm thu ván khuôn đúng kỹ thuật là nền tảng đảm bảo chất lượng, an toàn và hiệu quả kinh tế cho mọi công trình xây dựng. Việc tuân thủ đầy đủ các tiêu chí nghiệm thu giúp hạn chế sự cố, nâng cao độ bền kết cấu và đảm bảo tiến độ thi công.
