Trong hành trình kiến tạo một tổ ấm bền vững và thẩm mỹ, việc chuẩn bị kỹ lưỡng về mặt hồ sơ kỹ thuật là bước đi quan trọng nhất. Một bản vẽ xây dựng đầy đủ không chỉ là ngôn ngữ giao tiếp giữa chủ nhà và nhà thầu mà còn là bộ hồ sơ đảm bảo sự an toàn tuyệt đối cho công trình.
Để giúp bạn hiểu rõ tầm quan trọng và các thành phần cấu thành nên một bộ hồ sơ thiết kế đạt chuẩn, Nam Trường Thành sẽ phân tích chi tiết từng hạng mục cần phải có trong một bộ hồ sơ thiết kế kỹ thuật thi công hoàn chỉnh.

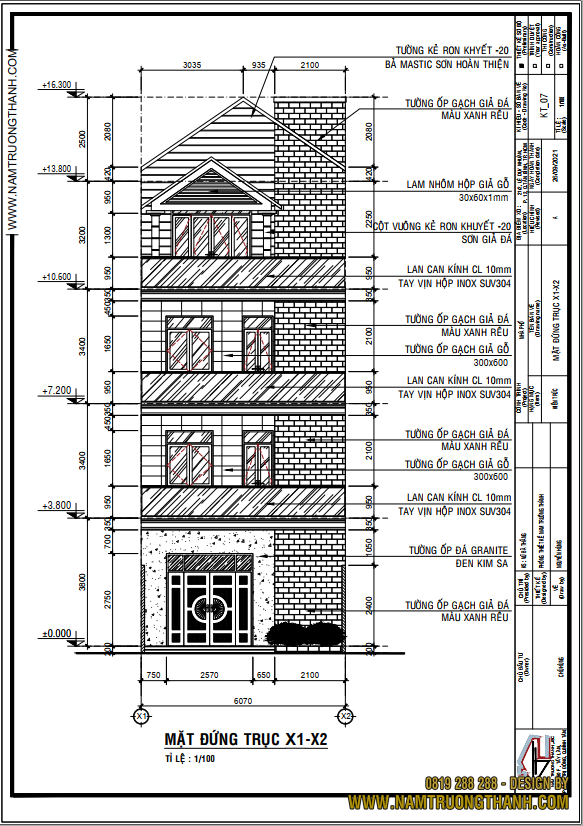

1. Bản vẽ xây dựng là gì?
Bản vẽ xây dựng là tập hợp các tài liệu kỹ thuật được trình bày dưới dạng hình ảnh đồ hoạ và ký hiệu tiêu chuẩn, mô tả chi tiết hình dáng, kích thước, vật liệu, cấu tạo và vị trí của các bộ phận trong công trình.
Đây là công cụ truyền tải thông tin chính xác và là ngôn ngữ giao tiếp chuẩn mực giữa chủ đầu tư, kiến trúc sư, kỹ sư và đội ngũ thi công.
2. Tầm quan trọng bản vẽ xây dựng đối với chủ đầu tư
Đối với chủ đầu tư, việc hiểu rõ một bản vẽ xây dựng đầy đủ sẽ bao gồm những gì không chỉ giúp bạn theo dõi và giám sát công trình hiệu quả mà còn đảm bảo rằng thành quả cuối cùng đáp ứng đúng kỳ vọng về công năng, thẩm mỹ và độ bền vững. Thiếu hiểu biết về bản vẽ có thể dẫn đến những quyết định sai lầm, gây lãng phí và ảnh hưởng đến chất lượng công trình.
3. Bản vẽ xây dựng đầy đủ gồm những gì?
Một bản vẽ xây dựng đầy đủ thường được phân chia thành ba nhóm chính: Bản vẽ kiến trúc, Bản vẽ kết cấu và Bản vẽ hệ thống cơ điện nước (M&E). Tuỳ thuộc vào quy mô và yêu cầu dự án, có thể bổ sung thêm Bản vẽ nội thất và Cảnh quan.

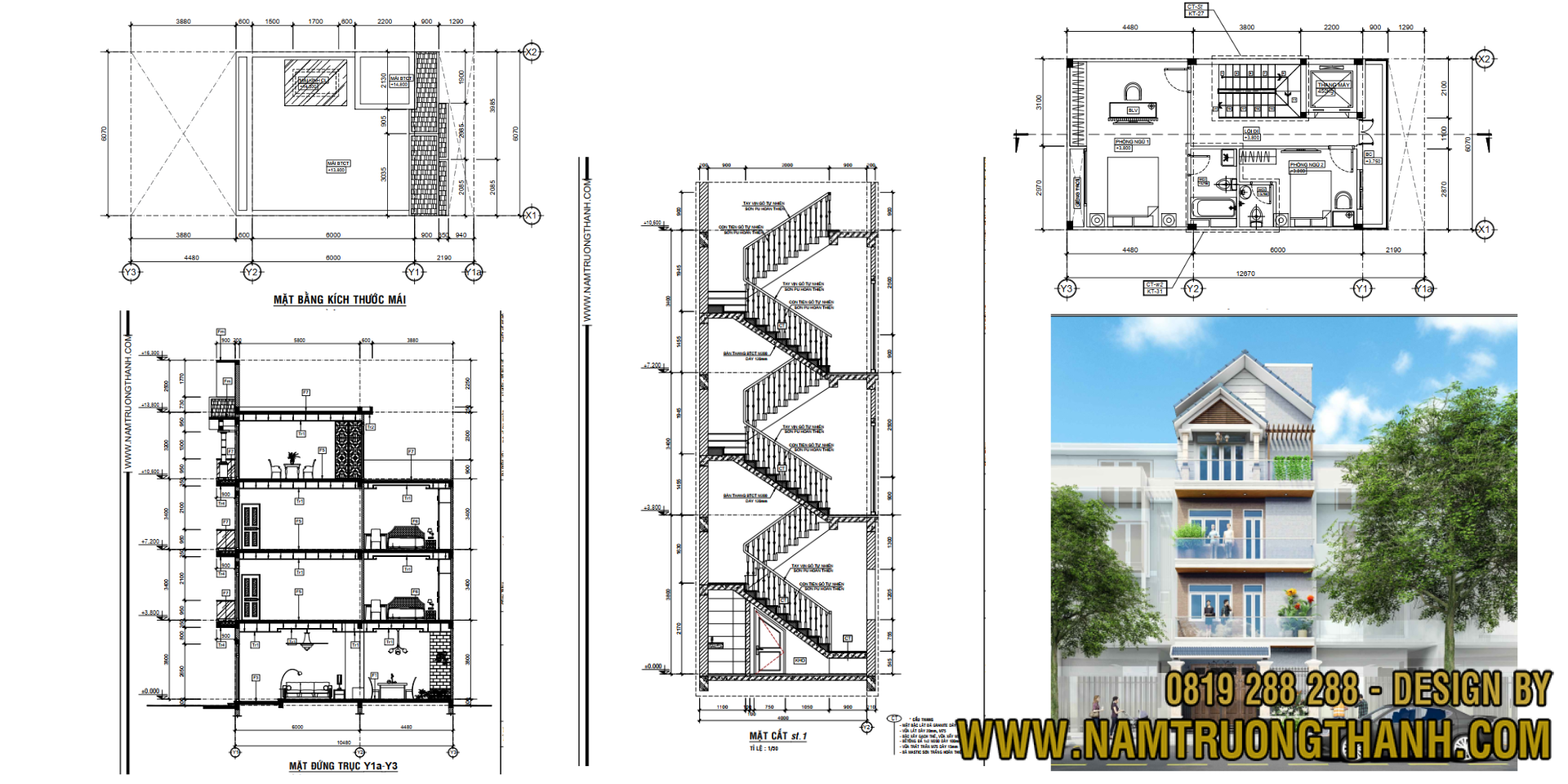

3.1. Bản vẽ kiến trúc
Bản vẽ kiến trúc là yếu tố tiên quyết thể hiện phong cách thiết kế, bố cục không gian và công năng sử dụng của công trình. Đây là phần mang tính biểu cảm cao, trực tiếp thể hiện ý tưởng về không gian sống.
3.1.1. Bản vẽ mặt bằng
Bản vẽ mặt bằng là hình chiếu ngang của công trình tại một cao độ nhất định, cắt qua các cửa đi và cửa sổ. Nó cung cấp cái nhìn tổng thể về bố cục mặt bằng từng tầng, bao gồm:
- Vị trí, kích thước và diện tích các phòng chức năng (phòng khách, phòng ngủ, bếp, vệ sinh,…).
- Hệ thống cửa đi, cửa sổ: kích thước, loại vật liệu, hướng mở.
- Bố trí cầu thang, hành lang, ban công.
- Đôi khi có cả bố trí sơ bộ nội thất để hình dung không gian.
Mặt bằng giúp hình dung rõ ràng về phân chia không gian, tối ưu hoá lưu thông, đảm bảo sự tiện nghi và riêng tư cho từng khu vực, từ đó lưu thông, đảm bảo sự tiện nghi và riêng tư cho từng khu vực, từ đó dễ dàng kiểm soát công năng theo nhu cầu sử dụng.
3.1.2. Bản vẽ mặt đứng
Bản vẽ dùng mặt phẳng cắt song song với mặt phẳng hình chiếu đứng, thể hiện hình dáng bên ngoài của ngôi nhà từ trước – sau, trái – phải. Bản vẽ giúp gia chủ hình dung vẻ đẹp hình dáng, tỉ lệ cân đối giữa từng không gian trong nhà. Khi đọc bản vẽ cần lưu ý mặt đứng hướng ra phía nhiều người qua lại.
3.1.3. Bản vẽ mặt cắt
Bản vẽ tổng hợp các hình cắt thu được từ một hay nhiều mặt cắt thẳng đứng tưởng tượng, song song với mặt phẳng hình chiếu cắt ngang qua không gian trống cơ bản của ngôi nhà. Mặt cắt dọc bố trí theo chiều dài, mặt cắt ngang bố trí theo chiều ngang.
Nhìn vào mặt cắt, chủ nhà thu được các thông số về chiều cao tầng, các lỗ cửa sổ và cửa ra vào, kích thước tường, cầu thang,… cũng như hình dáng và vị trí chi tiết trang trí ngang phòng.
3.1.4. Bản vẽ chi tiết kiến trúc
Các bản vẽ này cung cấp thông tin kỹ thuật chi tiết cho từng cấu kiện hoặc khu vực đặc biệt, thường được phóng to để hiển thị rõ ràng hơn. Bao gồm:
- Chi tiết cầu thang: bậc, tay vịn, chiếu nghỉ, vật liệu hoàn thiện.
- Chi tiết vệ sinh: bố trí thiết bị, chống thấm, thoát sàn.
- Chi tiết cửa đi, cửa sổ, lan can, ban công.
Đảm bảo tính chính xác trong quá trình gia công và lắp đặt, ảnh hưởng trực tiếp đến an toàn sử dụng, độ bền và thẩm mỹ của từng chi tiết nhỏ trong công trình.
3.1.5. Phối cảnh 3D
Mặc dù không phải là bản vẽ kỹ thuật bắt buộc để thi công, phối cảnh 3D là một công cụ trực quan không thể thiếu trong bộ hồ sơ thiết kế hiện đại. Nó là hình ảnh mô phỏng ba chiều của công trình, giúp chủ đầu tư và các bên liên quan hình dung một cách sống động về diện mạo thực tế của ngôi nhà sau khi hoàn thành.

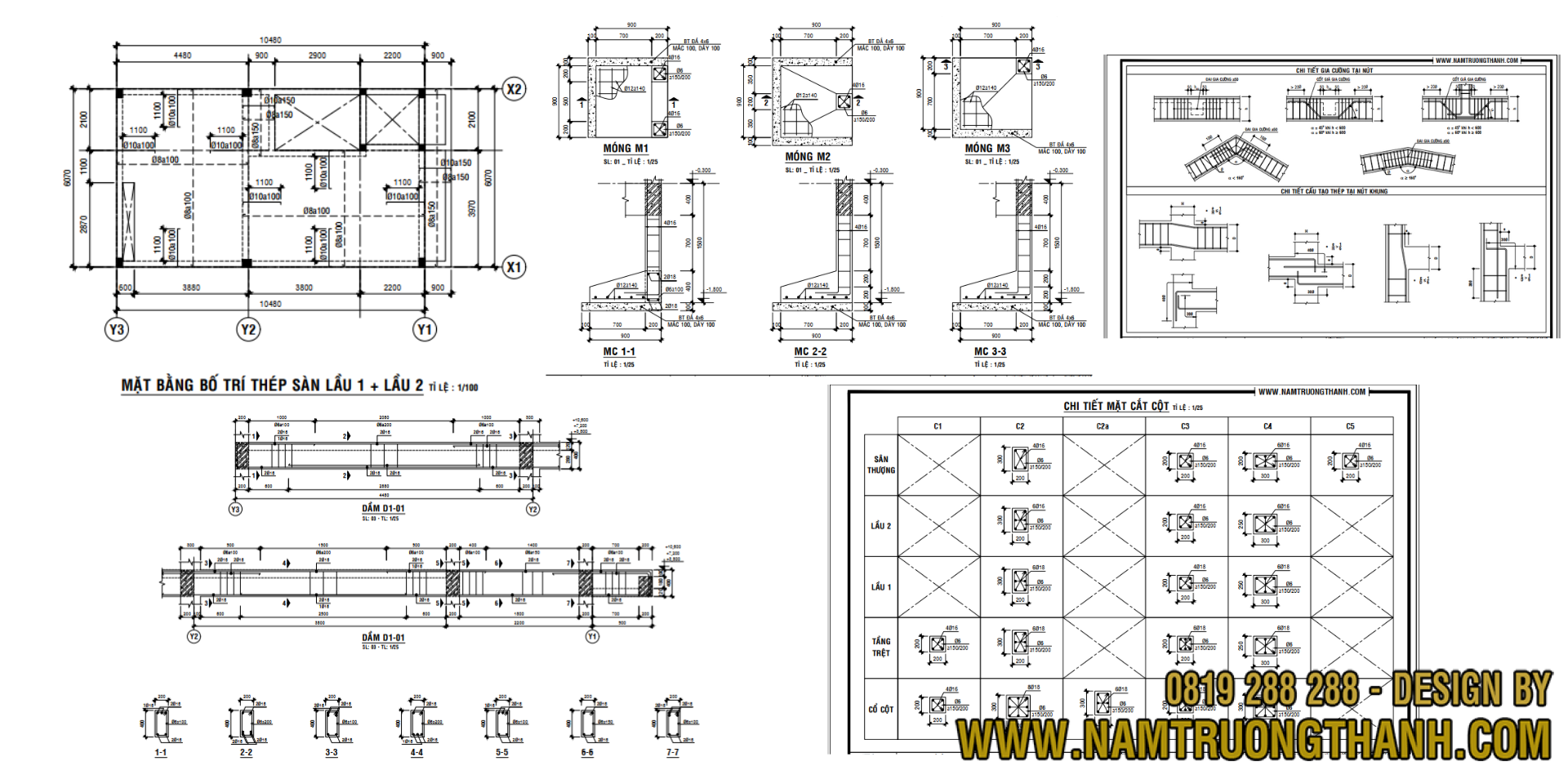

3.2. Bản vẽ kết cấu
Bản vẽ kết cấu chịu trách nhiệm về khả năng chịu lực, độ bền và tính ổn định của công trình. Đây là tài liệu do kỹ sư kết cấu tính toán và thiết kế, đòi hỏi độ chính xác cao nhất.
3.2.1. Bản vẽ móng
Hệ thống móng là phần quan trọng nhất của kết cấu, có nhiệm vụ truyền tải toàn bộ tải trọng của công trình xuống nền đất. Bản vẽ móng bao gồm:
- Mặt bằng móng: vị trí hình dạng, kích thước của các loại móng (móng đơn, móng băng, móng cọc, móng bè,…).
- Chi tiết móng: cấu tạo cốt thép, kích thước bê tông, cao độ đáy móng, các chi tiết đà kiềng.
Đảm bảo khả năng chịu lực của công trình, chống lún, nứt, phù hợp với điều kiện địa chất cụ thể của khu đất, đây là yếu tố quyết định sự ổn định và an toàn lâu dài của ngôi nhà.
3.2.2. Bản vẽ cột, dầm, sàn
Đây là các cấu kiện chính tạo nên khung chịu lực của công trình, chịu tải trọng từ các tầng và truyền xuống móng. Bản vẽ bao gồm:
- Mặt bằng cột: vị trí, kích thước tiết diện của từng cột trên các tầng.
- Mặt bằng dầm, sàn: bố trí hệ dầm chính, dầm phụ và bản sàn các tầng, thể hiện kích thước và cao độ.
- Chi tiết cấu tạo: thể hiện kích thước tiết diện, bố trí cốt thép (thép chủ, thép đai) cho từng cấu kiện.
Đảm bảo khả năng chịu lực tổng thể của công trình, cung cấp độ cứng cần thiết để chống chịu các tác động từ bên ngoài như gió, bão, động đất, và đảm bảo tuổi thọ công trình.
3.2.3. Bản vẽ chi tiết thép
Bản vẽ này là một phần không thể thiếu của hồ sơ kết cấu, quy định rõ ràng loại thép, đường kính, số lượng, khoảng cách, và cách bố trí thép trong từng cấu kiện (móng, cột, dầm, sàn, cầu thang).
Thép là thành phần cốt yếu của bê tông cốt thép. Việc bố trí thép đúng kỹ thuật theo bản vẽ đảm bảo khả năng chịu lực kéo, uốn của kết cấu, là yếu tố sống còn cho sự bền vững và an toàn của công trình.

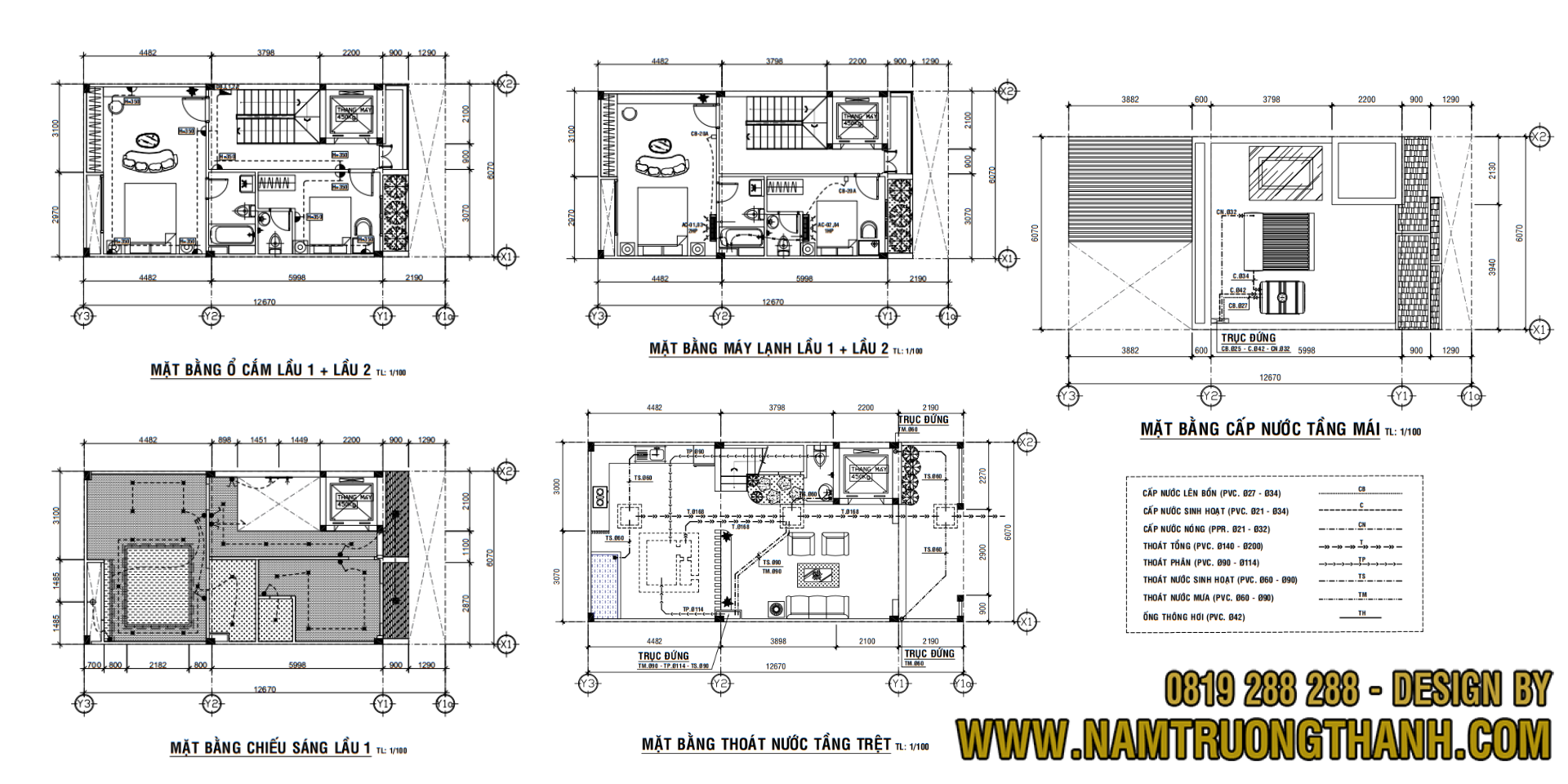

3.3. Bản vẽ hệ thống cơ điện nước (M&E)
Hệ thống M&E, bao gồm cấp thoát nước và điện, là các yếu tố đảm bảo công trình hoạt động tiện nghi và an toàn. Mặc dù thường được ẩn giấu, chúng đóng vai trò cực kỳ quan trọng trong trải nghiệm sử dụng hàng ngày.
3.3.1. Bản vẽ hệ thống cấp thoát nước
Bao gồm các sơ đồ nguyên lý và mặt bằng bố trí chi tiết về:
- Hệ thống cấp nước sinh hoạt: đường ống dẫn nước sạch, vị trí đồng hồ, bơm, bình nóng lạnh.
- Hệ thống thoát nước: đường ống thoát nước thải sinh hoạt, nước mưa, thoát sàn, hố ga, bể phốt.
- Vị trí lắp đặt thiết bị vệ sinh (bồn cầu, lavabo, vòi sen,…).
Đảm bảo nguồn nước sạch ổn định, hệ thống thoát nước hiệu quả, tránh tắc nghẽn, rò rỉ, và duy trì vệ sinh môi trường sống. Thiết kế hợp lý cũng giúp giảm thiểu chi phí sửa chữa trong tương lai.
3.3.2. Bản vẽ hệ thống điện
Bao gồm các bản vẽ sơ đồ nguyên lý và mặt bằng bố trí chi tiết về:
- Hệ thống chiếu sáng: vị trí đèn, công tắc.
- Hệ thống ổ cắm điện, đường truyền internet, tivi.
- Hệ thống điều hoà, quạt thông gió.
- Hệ thống chống sét, tiếp địa.
- Tủ điện tổng, các aptomat phân nhánh.
Đảm bảo an toàn cháy nổ, tiện nghi sử dụng điện, phân bổ công suất hợp lý để tránh quá tải, và dự phòng cho nhu cầu sử dụng thiết bị điện trong tương lai.
3.4. Bản vẽ nội thất và Cảnh quan (tuỳ chọn)
Đối với các dự án có yêu cầu cao về thẩm mỹ và phong cách sống, bản vẽ nội thất và cảnh quan là những phần bổ sung giá trị.
3.4.1. Bản vẽ nội thất
Chi tiết bố trí đồ đạc, thiết kế các tủ kệ âm tường, vách ngăn, trần thạch cao, vật liệu hoàn thiện sàn, tường.
Tạo ra một không gian sống thống nhất về phong cách, tối ưu về công năng và phản ánh rõ nét cá tính của gia chủ.
3.4.2. Bản vẽ cảnh quan
Thiết kế sân vườn, tiểu cảnh, lối đi, hệ thống chiếu sáng ngoài trời, cây xanh, khu vực vui chơi.
Nâng cao chất lượng không gian sống, tạo điểm nhấn thẩm mỹ cho công trình và gia tăng giá trị tổng thể của bất động sản.
4. Các yếu tố kỹ thuật quan trọng trên bản vẽ xây dựng
Để có thể đọc và hiểu một bản vẽ xây dựng đầy đủ sẽ bao gồm những gì, việc nắm vững các yếu tố kỹ thuật cơ bản là điều cần thiết.
4.1. Khung tên
Mỗi bản vẽ đều có một khung tên chứa đựng các thông tin quan trọng như:
- Tên dự án, địa điểm công trình.
- Tên chủ đầu tư.
- Tên đơn vị thiết kế, tên kiến trúc sư/kỹ sư phụ trách.
- Tên bản vẽ cụ thể, số hiệu bản vẽ.
- Tỉ lệ bản vẽ, ngày lập, ngày chỉnh sửa.
- Chữ ký xác nhận của các bên liên quan.
4.2. Tỉ lệ bản vẽ
Tỷ lệ bản vẽ là hệ số thu nhỏ các kích thước thực tế để thể hiện trên giấy hoặc màn hình. Các tỷ lệ phổ biến bao gồm:
- 1:100: phổ biến cho các bản vẽ tổng mặt bằng, mặt bằng bố trí chung.
- 1:50: dùng cho các bản vẽ mặt bằng chi tiết, mặt đứng, mặt cắt.
- 1:25, 1:20, 1:10, 1:5: áp dụng cho các bản vẽ chi tiết cấu tạo, chi tiết thép, đồ đạc.
4.3. Ký hiệu và chú thích
Các kỹ sư và kiến trúc sư sử dụng hệ thống ký hiệu tiêu chuẩn để biểu thị các đối tượng, vật liệu, thiết bị trên bản vẽ. Phần “Chú thích” hoặc “Ghi chú chung” sẽ giải thích ý nghĩa của các ký hiệu này, đảm bảo sự thống nhất và tránh hiểu lầm.
4.4. Bảng thống kê
Các bản vẽ chi tiết thường đi kèm bảng thống kê vật liệu hoặc khối lượng (ví dụ: bảng thống kê thép, thống kê cửa, thống kê thiết bị điện nước). Đây là tài liệu quan trọng để kiểm tra số lượng và chủng loại vật tư, đối chiếu với báo giá và hợp đồng thi công.
5. Hạn chế khi thi công mà không có bản vẽ xây dựng
5.1. Khó kiểm soát kích thước và công năng công trình
Khi thi công mà không có bản vẽ xây dựng, mọi kích thước đều mang tính ước chừng và phụ thuộc vào kinh nghiệm của thợ. Điều này rất dễ dẫn đến tình trạng phòng ốc bị lệch tỉ lệ, diện tích sử dụng không tối ưu, lối đi chật hẹp hoặc bố trí công năng thiếu khoa học.
5.2. Dễ phát sinh sai sót kỹ thuật trong quá trình thi công
Bản vẽ xây dựng là căn cứ để xác định chính xác kết cấu móng, cột, dầm, sàn cũng như khả năng chịu lực của công trình. Khi không có bản vẽ, việc thi công thường dựa vào cảm tính hoặc làm theo thói quen, rất dễ xảy ra sai sót kỹ thuật.
5.3. Phát sinh chi phí sửa chữa và làm lại
Một trong những hạn chế lớn nhất khi thi công không có bản vẽ là chi phí phát sinh khó kiểm soát. Khi làm sai kích thước hoặc sai kỹ thuật, chủ nhà buộc phải đập bỏ để sửa lại, vừa tốn vật liệu, vừa tốn nhân công.
5.4. Khó quản lý vật tư và tiến độ thi công
Bản vẽ giúp xác định khối lượng vật tư và trình tự thi công rõ ràng. Khi không có bản vẽ, việc đặt mua vật liệu thường thiếu chính xác, dễ dư thừa hoặc thiếu hụt, làm gián đoạn tiến độ và gây lãng phí ngân sách.
Ngoài ra, tiến độ thi công cũng khó kiểm soát do không có kế hoạch rõ ràng. Công trình có thể bị gián đoạn nhiều lần, kéo dài thời gian hoàn thiện và làm phát sinh thêm chi phí quản lý, ăn ở cho thợ.
5.5. Rủi ro vi phạm quy định pháp lý và xây dựng sai phép
Theo quy định, nhiều công trình nhà ở cần có bản vẽ thiết kế được phê duyệt để xin giấy phép xây dựng. Việc thi công không có bản vẽ hoặc xây dựng không đúng bản vẽ được cấp phép có thể dẫn đến xây sai chỉ giới, sai chiều cao, sai công năng.
Kết Luận
Việc nắm rõ một bản vẽ xây dựng đầy đủ sẽ bao gồm những gì không chỉ là kiến thức nền tảng mà còn là yếu tố then chốt giúp chủ đầu tư tự tin và chủ động trong toàn bộ quá trình xây dựng.
